설계에 입문한 대학생이나 주니어 엔지니어라면 PCB 자동 배치를 사용할 때 궁금증이 생기기 마련입니다.

“이 디커플링 커패시터는 왜 IC에서 이만큼 떨어져 있을까?”

“이 배치가 신호 노이즈나 전원 안정성에 정말 괜찮은 걸까?”

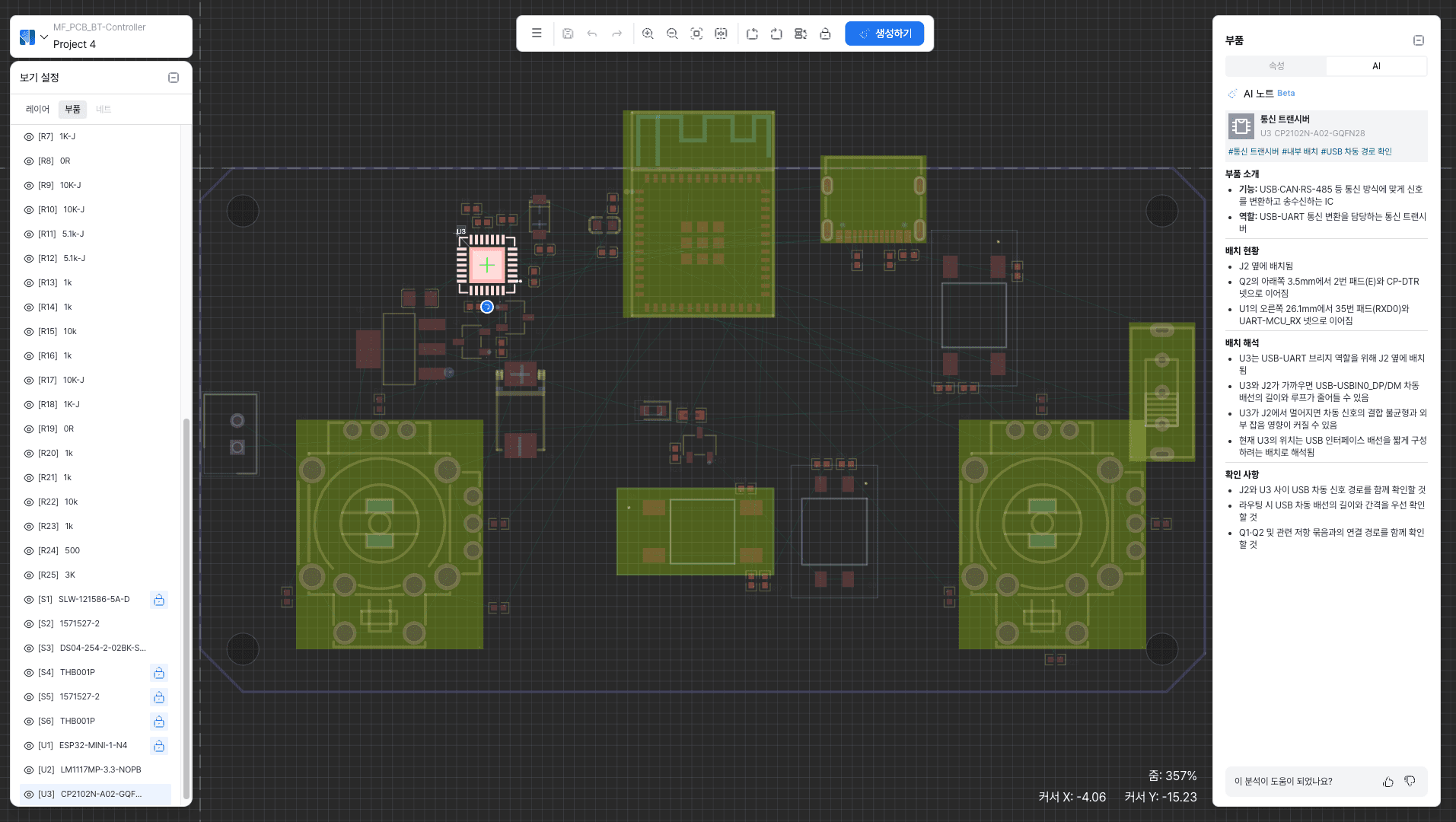

기존 모디팩토리의 배치 코멘트가 보드 전체의 개괄적인 배치를 요약해 주었다면, 새롭게 선보이는 배치 노트는 부품을 클릭하는 즉시 해당 부품이 그 자리에 위치하게 된 명확한 물리적, 전기적 근거와 후속 점검 사항을 일목요연하게 제시합니다.

오늘은 모디팩토리 AI 배치 노트의 핵심 기능과 사용 방법을 소개합니다.

1. 3분 만에 시작하는 자동 배치 & 배치 노트 확인법

Step 1. 프로젝트 생성 및 자동 배치 선택

1. MODI Factory에 로그인한 뒤 우측 상단의 **[+ 새 프로젝트]**를 클릭합니다.

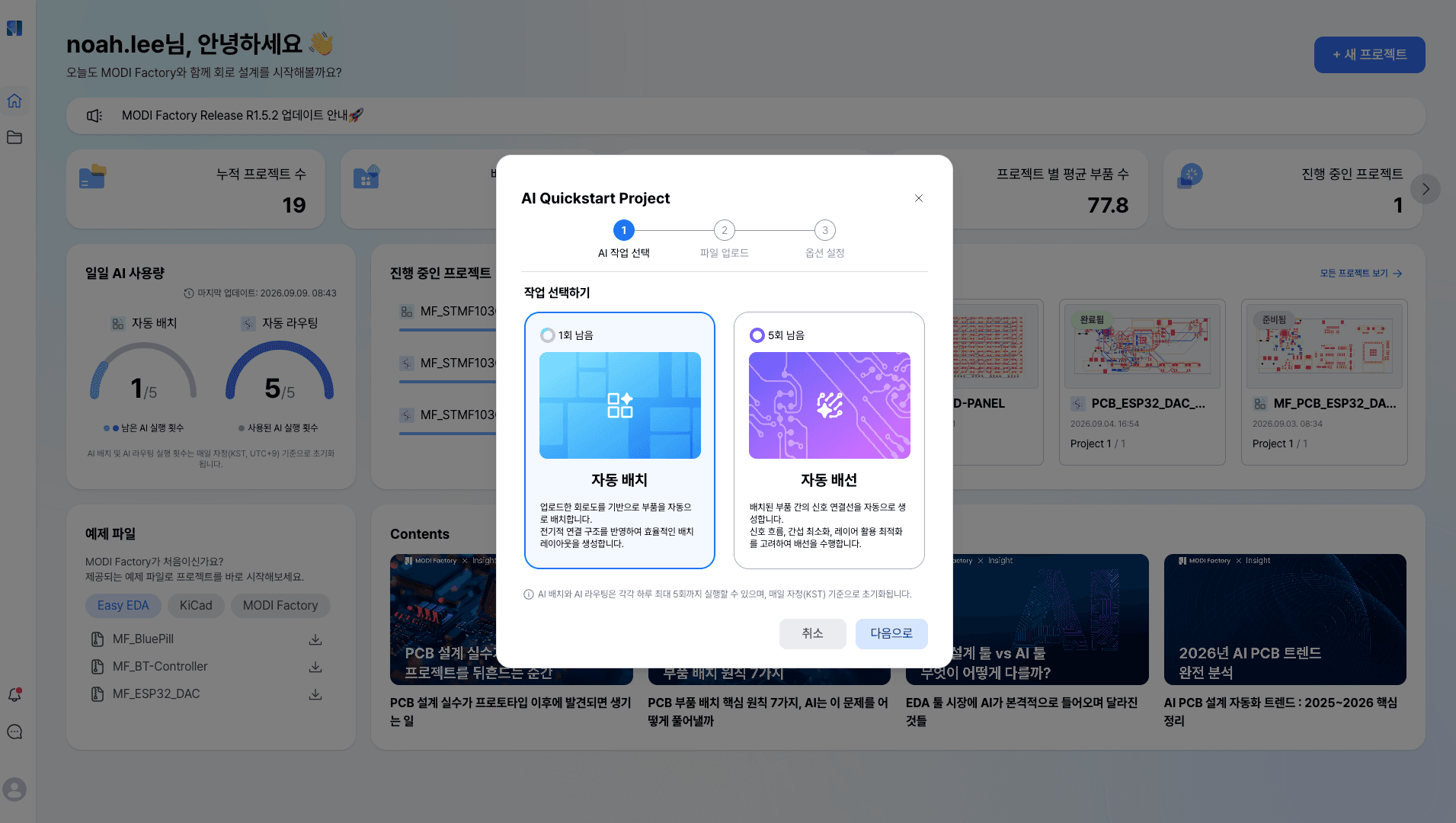

2. [자동 배치] 카드를 선택하고 다음으로 이동합니다.






Step 2. 회로도 및 레이아웃 파일 업로드

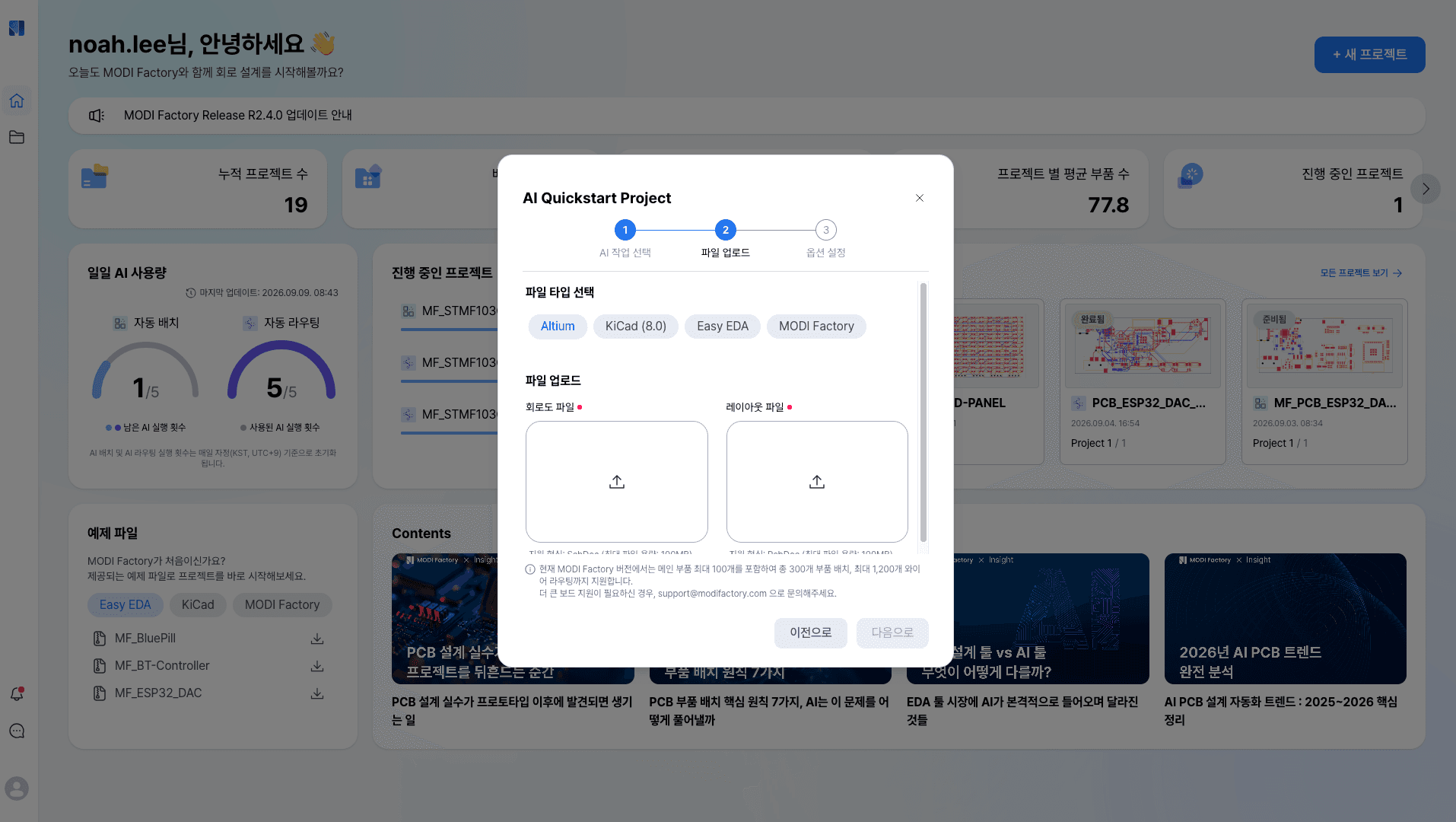

1. 작업 중인 회로도 파일(Schematic)과 레이아웃(Layout) 파일을 업로드합니다.

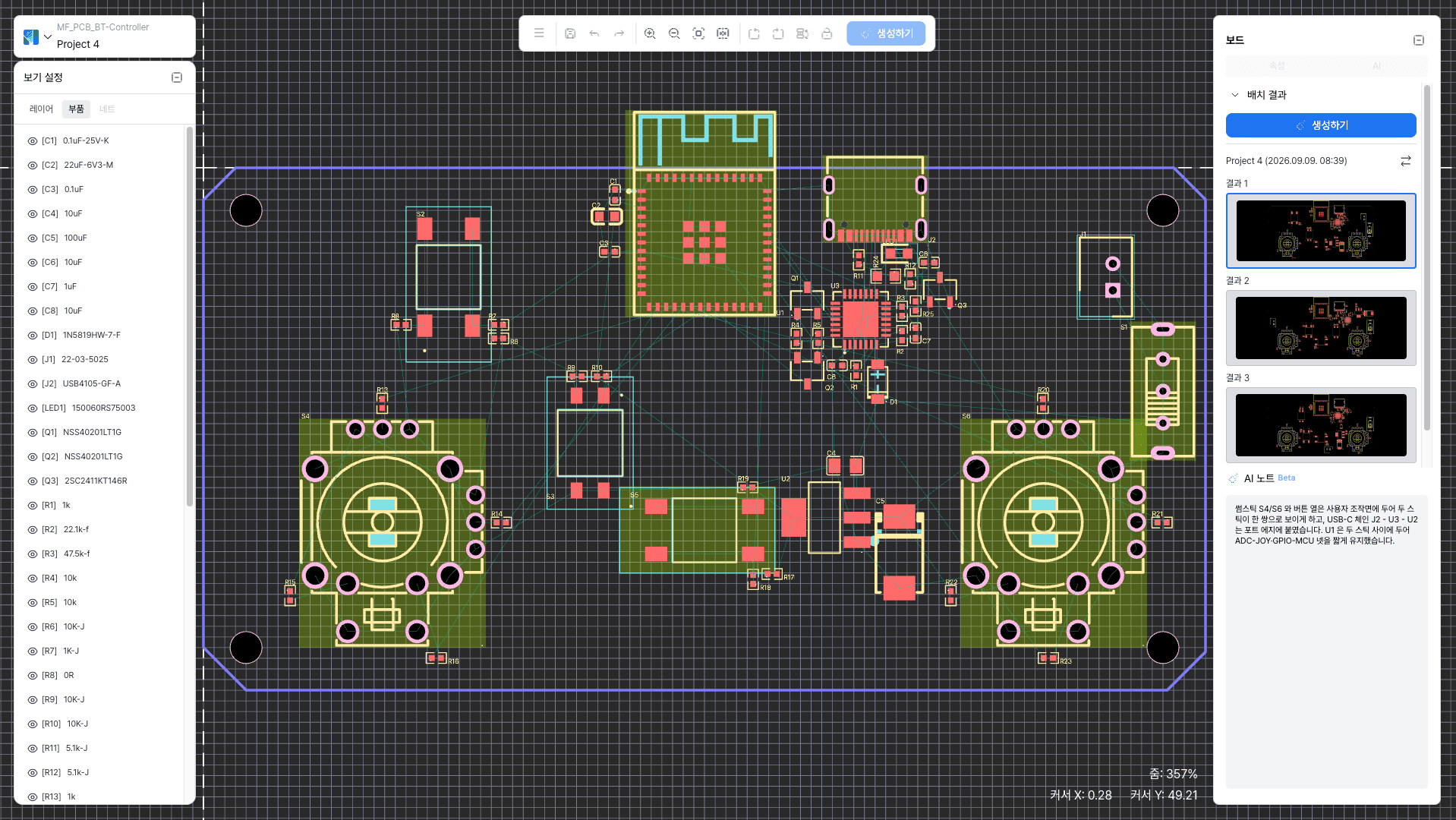

2. 옵션 설정 후 배치를 실행하면 모디팩토리가 자동으로 결과물을 생성합니다. 배치 전에 고정이 필요한 부품은 잠금 설정을 하거나 부품을 회전, 뒤집을 수 있습니다.



Step 3. 부품 클릭으로 배치 노트 즉시 조회

1. 배치가 완료되면 캔버스 상에서 궁금한 개별 부품을 클릭하세요.

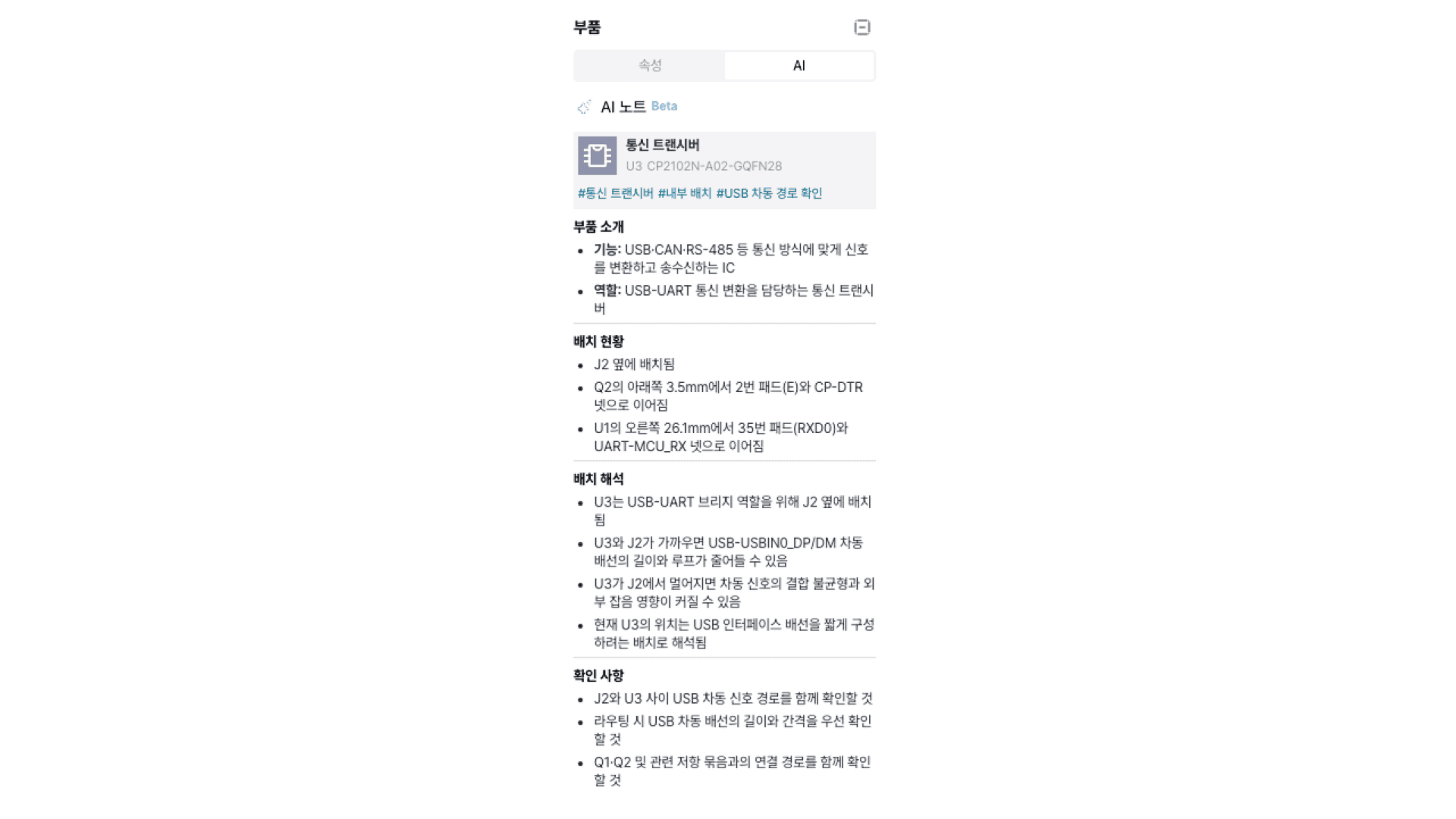

2. 우측 사이드 패널의 [AI] 탭에서 해당 부품만을 위해 생성된 맞춤형 ‘AI 배치 노트’가 펼쳐집니다.

2. 한눈에 파악하는 배치 노트 구조

배치 노트는 단순한 텍스트 나열이 아닙니다. 엔지니어가 설계 검토 시 반드시 확인해야 하는 핵심 영역으로 정교하게 구조화되어 있습니다.

상세 리포트 필드

• 부품 정보 및 요약 키워드

  • #중심IC, #LDO레귤레이터 등 핵심 키워드로 빠른 의사결정을 돕습니다.

• 부품 소개 (Part overview)

  • 이 부품의 회로 내 일반적 기능과 현재 보드 설계에서 담당하는 핵심 역할을 정의합니다.

  • 예: "IC가 순간적으로 많은 전류를 필요로 할 때 전압 흔들림을 방지하는 MLCC 커패시터"

• 배치 현황 (Placement facts)

  • 단순 추측이 아닌 정량적 측정 데이터(Fact)를 보여줍니다.

  • 예: "측정 짝은 U1 VDD 핀이며, 거리는 2.1mm로 적정 상한(3.0mm 이내)을 충족함"

• 배치 해석 (Placement interpretation)

  • 현재 위치가 신호 무결성(SI), 발열, 노이즈 측면에서 갖는 전기적 의미와 유·불리를 해석합니다.

  • 예: "U1 아날로그 전원핀과 근접 배치되어 배선 인덕턴스를 최소화하고 국소 전원 안정에 유리함"

• 확인 사항 (Check points)

  • 이후 배선(Routing) 단계로 넘어가기 전 엔지니어가 점검해야 할 체크리스트를 제공합니다.

  • 예: "이후 라우팅 시 루프 면적 최소화 및 GND 리턴 경로가 확보되는지 점검할 것"

Tip. 모디팩토리 AI 배치 노트, 믿고 참고해도 될까요?

모디팩토리의 배치 노트는 단순 AI 텍스트 생성이 아닙니다. 룰 엔진(Rule Engine)이 부품 분류, 거리, 판정 가능 여부 등을 결정한 뒤, 구조화하여 제공합니다.

마무리하며

좋은 설계 도구는 단순히 작업을 대신해 주는 것을 넘어, "왜 이렇게 설계되었는가?"에 대한 확신을 주어야 합니다. 새로워진 모디팩토리의 배치 노트와 함께 더 빠르고, 더 신뢰할 수 있는 PCB 설계를 경험해 보세요.
