💡 3줄 요약

• 단순 제어 회로는 가성비의 2층판, 무선 통신 및 고속 인터페이스가 포함된다면 안정적인 4층판이 권장됩니다.

• 단가를 아끼려고 무리하게 2층판에 욱여넣으면, 결국 노이즈 문제로 재발주(Respin)를 겪게 되어 시간과 비용이 더 낭비됩니다.

• 복잡한 다층 PCB의 배치와 배선 장벽은 AI EDA '모디팩토리'로 넘기고, 개발자는 핵심 아이디어 구현에 집중하세요.

✅ 이런 분들이 읽으면 좋아요

• 졸업 작품(캡스톤 디자인)이나 첫 실무 프로젝트를 앞두고 몇 층으로 설계할지 고민인 관련 학과 대학생 및 주니어 엔지니어

• 제작비 절감(2층판)과 회로 안정성(4층판) 사이에서 타당한 선택 기준과 근거가 필요한 분

• 4층 이상의 다층 PCB 설계를 처음 시도하며, 비아(Via) 연결과 꼬이는 라우팅 구조에 막막함을 느끼는 분

PCB를 설계하는 주니어 엔지니어와 대학생이 항상 마주하는 고민이 있습니다.

"이 회로는 2층(2-Layer)으로 충분할까, 아니면 4층(4-Layer)으로 가야 할까?"

층수를 너무 적게 잡으면 배선이 꼬이고 노이즈 문제로 보드를 다시 제작해야 할 수 있고, 불필요하게 층수를 늘리면 제작 단가가 올라갈까 봐 걱정되곤 합니다.

오늘은 내 프로젝트에 딱 맞는 최적의 PCB 층수를 결정할 수 있도록, 층수별 특징과 실무 선택 기준을 알기 쉽게 정리해 드립니다.

1. PCB Layer(층수), 1분 만에 이해하기

PCB에서 말하는 '층(Layer)'은 단순한 기판 두께가 아니라, 신호와 전력이 흐르는 동박(Copper Layer)의 개수를 의미합니다.

• 1층판(Single layer): 기판 한쪽 면에만 구리 패턴이 있는 구조

• 2층판(Double layer): 기판의 위/아래(Top/Bottom) 양면에 구리 패턴이 있는 구조

• 다층판(Multi layer, 4층 이상): 외층뿐만 아니라 기판 내부(Inner)에도 동박 층이 샌드위치처럼 적층된 구조

층수가 많아질수록 배선할 수 있는 면적이 넓어질 뿐만 아니라, 안정적인 접지와 전원 공급 평면을 확보할 수 있어 전기적 노이즈(EMI)를 크게 줄일 수 있습니다.

2. 회로 복잡도에 따른 층수 선택 가이드

프로젝트의 회로 규모와 사용 부품의 특성에 따라 권장되는 층수 기준은 다음과 같습니다.

3. 대학생, 주니어가 흔히 하는 층수 선택 실수

단가를 아끼려고 무조건 2층판만 고집하기

많은 초심자가 제작비 부담 때문에 무리해서 2층 기판에 모든 배선을 욱여넣으려 합니다. 심지어 동박이 많아지면 비싸질까 봐 그라운드 면(Copper Pour) 채우기를 꺼리기도 합니다.

하지만 단순 제어/센서 회로가 아니라 Wi-Fi, 고속 USB, PMIC 전원부, 부품 밀도가 높은 회로라면 2층판 고집은 오히려 독이 됩니다. 노이즈로 인해 칩 동작이 불안정해져 회로를 수정하고 기판을 다시 발주(Respin)하느라 시간과 비용이 더 많이 들기 때문입니다.

최근 JLCPCB, PCBWay 등 시제품 제작 업체의 보급으로 2층과 4층의 기본 제작비 차이가 크게 줄었습니다. 복잡한 신호가 들어간다면 처음부터 4층판을 선택하는 것이 개발 기간과 실패 리스크를 줄이는 지름길입니다.

다층 PCB 설계 시 주니어가 마주하는 3가지 장벽

층수를 4층으로 올리기로 했더라도, 다층 설계를 직접 진행하다 보면 다음과 같은 현실적인 난관에 부딪히게 됩니다.

1. 배치: 신호 흐름과 레이어 스택업(Stack-up, 적층 구조)을 입체적으로 고려하지 못해 부품 배치를 수없이 뒤엎는 문제

2. 배선: 층과 층을 오가는 수많은 비아 연결과 꼬이는 라우팅을 수작업으로 일일이 푸는 시간 낭비

3. 검증: "이 층에 신호선을 지나가게 해도 노이즈 문제가 없을까?"를 객관적으로 설명해 줄 수 있는 근거와 피드백 부재

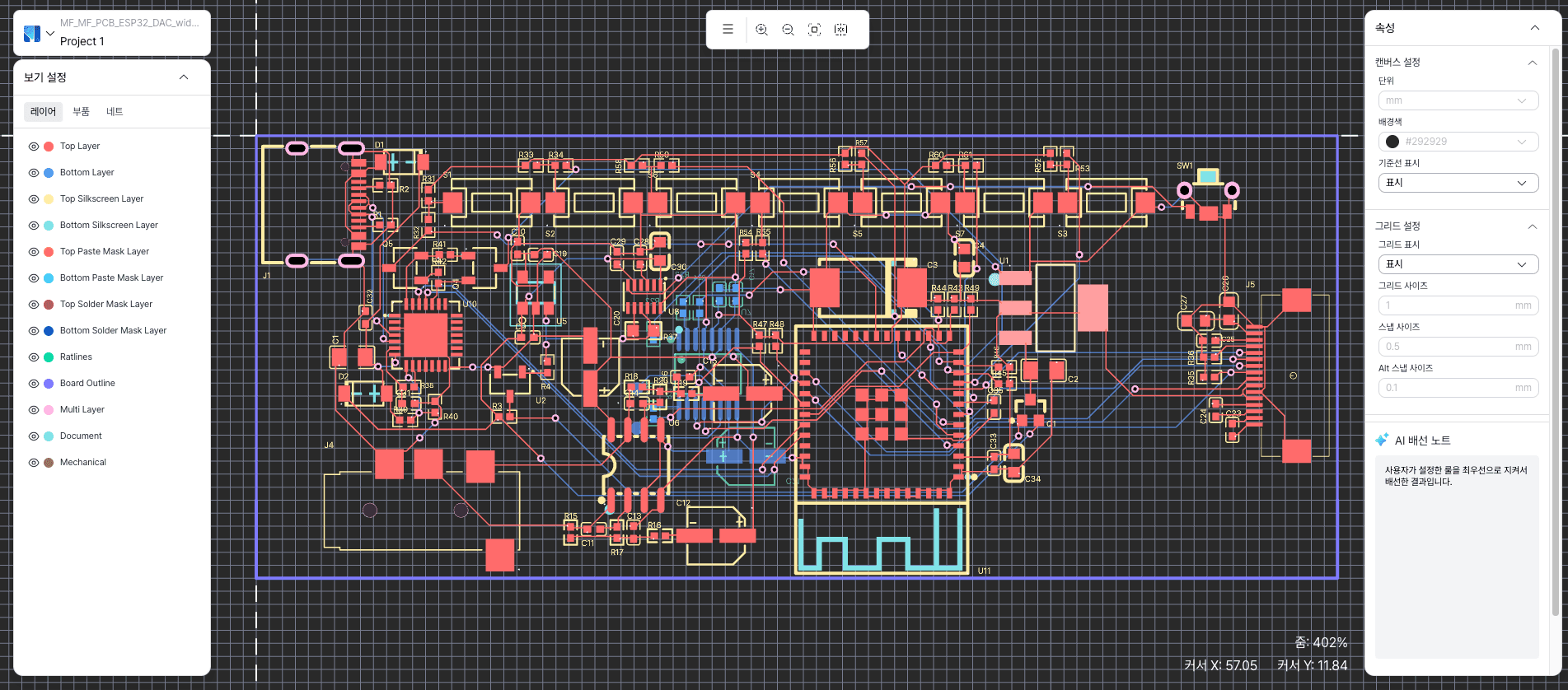

4. 다층 PCB 설계의 장벽, 모디팩토리로 낮추기

복잡해진 층수와 배선 때문에 밤을 새우고 있다면, AI 기반 EDA 플랫폼 모디팩토리(MODI Factory)가 해결책이 될 수 있습니다. 특히 모디팩토리는 다층 기판 설계에 최적화되어 있어, 주니어 엔지니어나 학생들도 시행착오 없이 결과물을 완성하며 실무 설계 노하우를 배우기에 제격입니다.

회로도 업로드만으로 자동 배치, 배선 완료

회로도를 업로드하면 다층 보드 구조에 최적화된 부품 배치와 배선을 AI가 자동으로 수행합니다. 하나의 결과만 제공하는 것이 아닌, 다양한 결과를 함께 제공하여 내 프로젝트의 의도와 가장 부합하는 결과를 선택, 비교할 수 있습니다. 모디팩토리를 처음 사용해 보신다면 이 콘텐츠를 참고해 주세요.

설계 근거를 제시하는 신뢰할 수 있는 AI

단순히 부품을 배치하고 선을 연결하는 데 그치지 않고, 신호 무결성과 노이즈 최소화를 위해 "왜 이런 배치와 배선 구조를 선택했는지" 엔지니어링 근거를 함께 제공합니다.

설치 없는 웹 기반 환경

무거운 소프트웨어 설치나 복잡한 라이선스 설정 없이, 웹 브라우저에서 바로 프로젝트를 시작하고 설계를 검토할 수 있습니다.

마무리하며

PCB 층수 선택은 단순히 비용의 문제가 아닌, 회로의 안정성과 개발 생산성의 균형을 맞추는 첫 단추입니다. 단순 센서와 스위치 제어라면 2층판으로 실속 있게, 무선 통신과 정밀 MCU가 들어간다면 4층판으로 시작해 보세요.

다층 PCB 설계가 막막하게 느껴진다면, 복잡한 배치, 배선 작업은 모디팩토리에 맡기고 여러분은 핵심 회로 로직과 아이디어 구현에 집중해 보시기 바랍니다.

👉 지금 바로 모디팩토리를 시작해 보세요
